La description
La mise en place de cette machine de codage laser à dioxyde de carbone est assez simple, en prenant moins de temps que nécessaire pour n'importe quel marqueur laser sur le marché. La source laser est un tube laser à CO2 10W, offrant des possibilités de marquage illimitées. Le tube laser offre un rayon laser de qualité qui convient lui-même pour marquer sur tous les matériaux, y compris le papier, le carton, les plastiques et plus encore.

Avantages de la machine de marquage au laser
1. Conception compacte, polyvalente
2. Solution de marquage laser tout-en-un
3. La conception d'une seule boîte permet une installation et une transition rapides
4. S'adapte facilement à la plupart des lignes de production
5. Excellents résultats de marquage, de larges utilisations
6. Permet une gestion simple par un seul opérateur
7. Démarrage rapide et fonctionnement simple
8. Moyennes 30 minutes pour la configuration mécanique et 20 minutes pour la commutation pour permettre le démarrage rapide.

Champs de marquage (voir graphique pour les champs de marquage)

Trois objectifs de mise au point
Distance de travail / mm	80	128	179
Longueur focale / mm	100	150	200

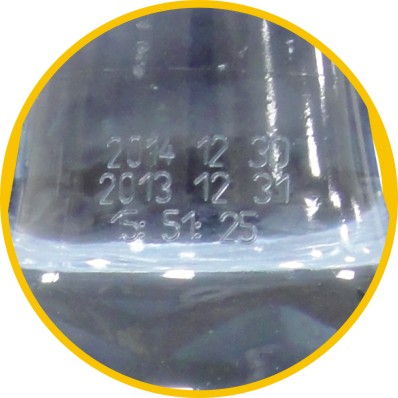

Formats de marquage

Polices standard: chinois simplifié, Europe de l'Ouest et de l'Est

Polices optionnelles: Bengali, Vietnamien, Thaï, Japonais, Arabe, Hébreu

Codes lisibles par machine: matrice ID, codes à barres Logos / symboles (basés sur des pixels, basés sur les vecteurs)

Eléments graphiques: ellipse, rectangle, polyligne)

Variables: numéros de série, texte, date, heure, code de décalage

Vitesse de ligne (dépendante de l'application): jusqu'à 3.26 pieds / sec. (1 m / s)

Composants de la machine de marquage laser

Configuration standard

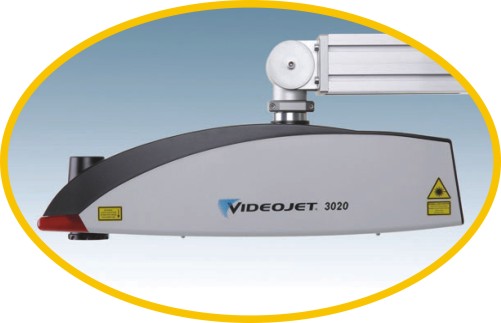

Unité de marquage au laser: (comprend laser, scanners à galvanomètres à grande vitesse numérique, une lentille avec protection de lentille, contrôleur, panneau d'E / S, clavier intégré, alimentation, connecteurs, lampes, commutateurs, viseur pour ajuster la distance de travail); Orientation du faisceau laser: sortie de faisceau de 90 degrés; Détecteur de produit; Tablette tactile

Options & amp; Accessoires

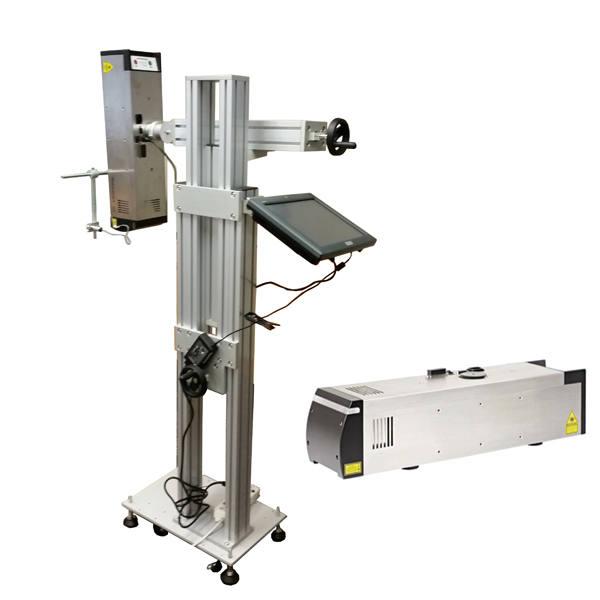

Support mobile; Écran de faisceau, unité d'échappement, encodeur, photocellule à fibres optiques, supports tactiles, supports de montage

Tube laser
Laser CO2 unique scellé, classe de puissance 10 watts

Longueur d'onde centrale: 10,6 μm Intégration
Solution autonome lorsque le support optionnel est utilisé

Utilisation sans support: intégration directe dans les lignes de production par des supports de montage

Interfaces utilisateur

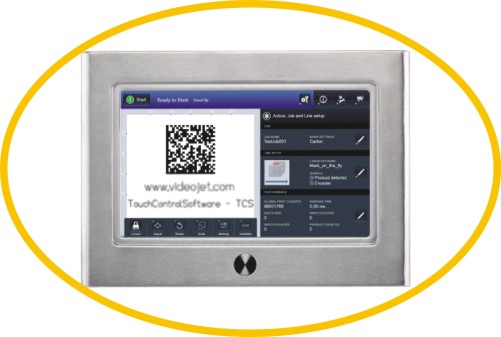

Tablette tactile à base de Tablet PC.
Communique avec l'unité de marquage via l'interface USB Ethernet sur écran tactile pour l'échange de données.
IP20 configurable en anglais (US, UK), chinois

Clavier intégré
Touches de démarrage et d'arrêt, indicateurs LED pour état, émission laser, erreur

Logiciel

Logiciel de contrôle tactile
L'interface utilisateur à écran tactile exécute Windows® pour la préparation des travaux de marquage, la configuration de la ligne, la configuration des paramètres d'impression et la configuration du système
Création et édition de travaux; Comprend le réglage vertical / horizontal, la rotation et la mise à l'échelle du contenu du marquage et des variations d'intensité
WYSIWYG Différents niveaux de sécurité protégés par mot de passe

la communication
Entrées pour codeur et détecteur de produit
E / S numériques pour le démarrage, l'arrêt, l'interverrouillage, l'obturateur, prêt, l'erreur, l'obturateur fermé

Source de courant
100 à 120 V / 200 à 240 V (autorange); 350 VA, 1 PH, 50/60 Hz

Protection environnementale
Protégé contre la poussière; Refroidi à l'air à l'intérieur

Température ambiante: 5 ° à 40 ° C (41 ° à 104 ° F); Jusqu'à 45 ° C (113 ° F) avec un cycle de service réduit

Gamme d'humidité: 10 à 90%, sans condensation

Poids approximatif
Unité de marquage: 12,5 kg

Certifications applicables
CSA, ROHS, CE
